真正的CAD/CAM 一体,可以在AutoCAD及统赢CAD软体环境下轻松快捷的完成线割编程的工作
于CAD作图时,即可指定各种特殊的加工条件(例如斜度、刀口高度、整修次数、间隙、清角、序号等)及整体条件设定,如:
无屑切割加工 局部斜度加工 开放路径加工
单孔斜度加工 刀口留长加工 油孔路径制作
滑块上下同R 上下异形加工 自动清角功能
先直后斜加工 无线头切割 跨线段功能
自动多段加工 旋转进刀 自动变R路径
渐开齿轮设计 外形G41和内孔G42加工
一出多转出多种机型NC程式
设计绘图功能
支持DWG/DXF图档格式
基本元素构图功能
快速连续倒角功能
边界修齐及中断功能
删重复线,大量pline自动接合功能,
查图元方向功能
图组管理模式功能
支持中/英等多国语言
WPCAM线割加工资料的设定

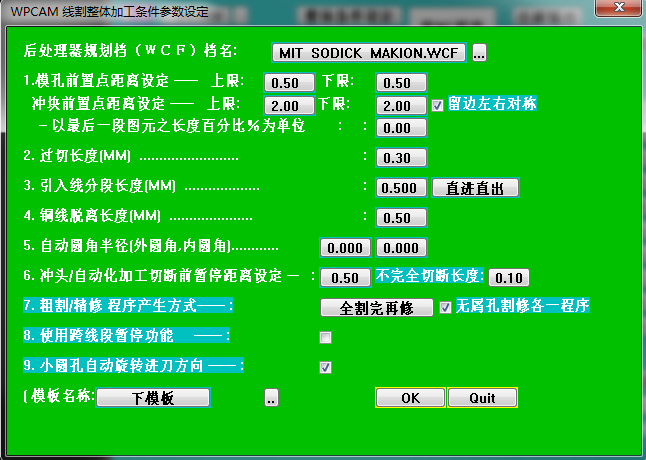

加工条件设定
程式路径加工条件全视窗化设定
提供各种机器厂牌的后处理控制格式档
可随时调整整体或个别加工条件设定
可用群组方式设定同类路径加工条件
可于全自动显示各路径之加工条件
前置暂停量可设为固定值、百分比及左右对称或手动指定
前置暂停量设定可跨多条线段
粗割及精修路径可设定不同的颜色区分
自动过切长度设定
内外圆角半径设定
自动清角方式设定
多次切割可设定正/反修
刀口留长设定
间隙补正设定自动计算
部份斜度条件设定
整体斜度条件设定
精度控制多孔切割
所有加工条件皆可随时存档
线割路径参数的设定

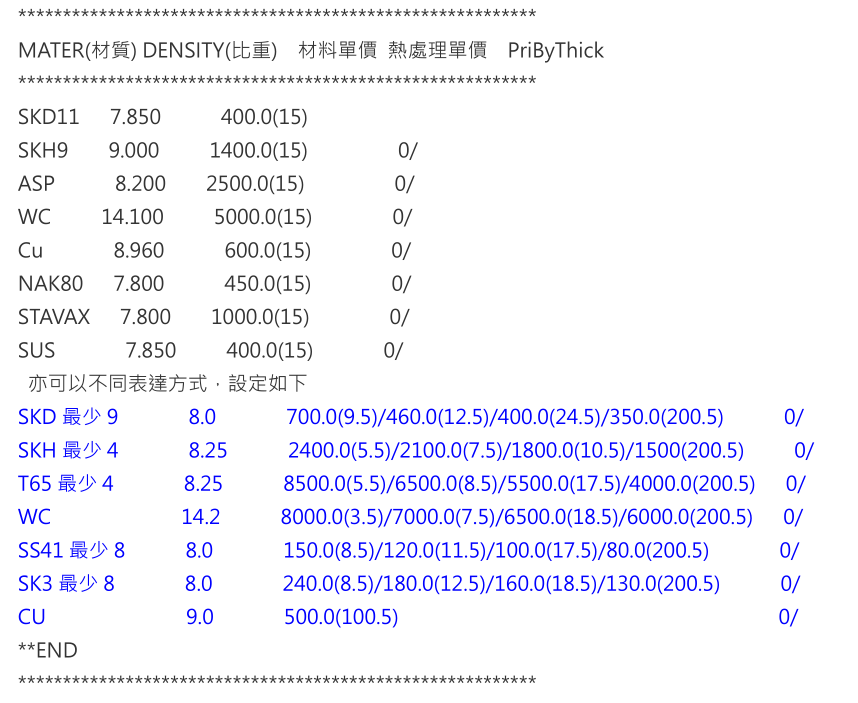

加工资料库
依据线径/材质/工件厚度/整修条件自动读取最适合之加工条件
加工条件采用开放式数据库动态连接,可自行修改与编辑

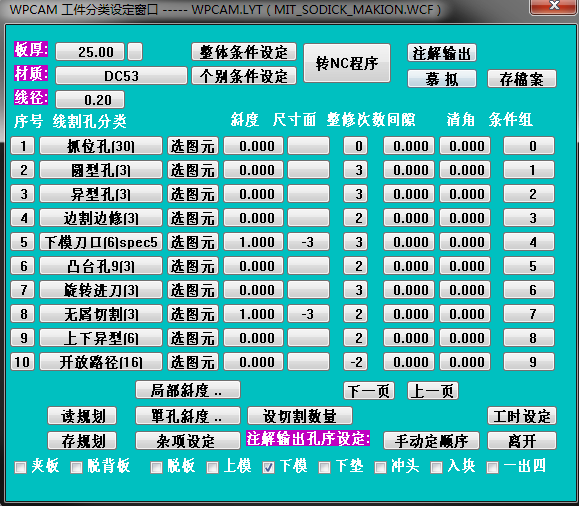

提供工件分类设定功能,最多可设256个加工组
每个加工组最多可设16组加工条件
特定机型可预先规划加工资料库
特定功能模板可预先规划加工资料库
可客户化修改资料库,累积加工技术
整体与个别条件的设定
路径前处理
对话框式路径条件设定
中点或垂直起割设定
圆弧分割段数设定
圆柱孔切割自动油孔产生设定
自动提示标注设定

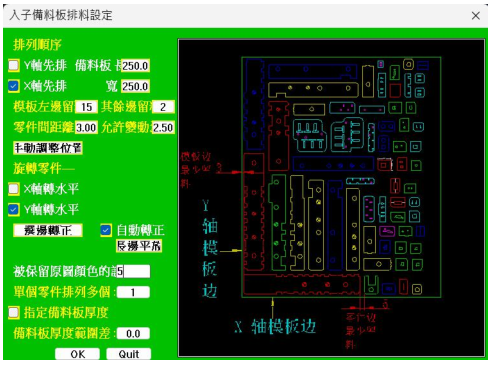

依最短加工路径切割顺序排序
路径内外反转
路径还原原图形
路径切割方向调整
上下异形3D路径条件设定
模拟检查线割的加工路径
智慧型NC程式----可依机台当前状况(如水温电压时间铜线张力等)作灵活性调整,达到工作之最佳效果
NC程式加工路径可还原图形预视模拟
NC程式可编辑修改并存档列印
编程过程 | 功能用法与步骤 | 备注(效益评估) |
图面整理 | 使用DM、ET、K、AJ、SSTT、SSS、颜色线型及图层等功能可大幅提升图面整理与检查 | 可提高5倍以上效能 |
清角功能 | 系统提供五大类二十多种自动清角功能,皆为视窗化设定界面,操作简便,易学好用,无论大小孔,粗细模的清角都可迎刃而解,不会有机台走不过去之虞 | 可提高10倍以上效能 |

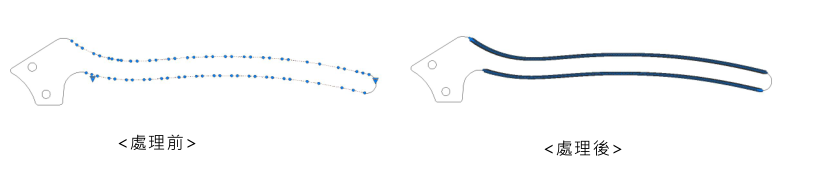

图形处理 | 提供强大的线条处理功能,特别针对样条曲线及椭圆等更是提供专门的功能,图形处理迅速快捷,误差小 | 可提高60倍以上效能 |

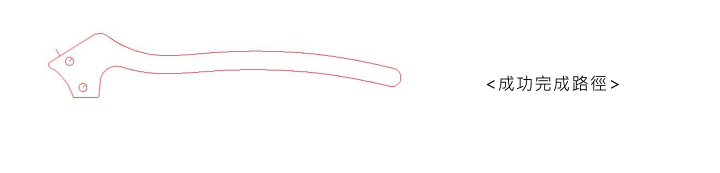

路径制作 | 线割路径制作快速准确,具有指定脱离点,自动寻找穿线孔等功能,同孔径(含圆孔异型孔)自动选取同方向进刀,圆孔及异型孔的旋转进刀,强大的无屑加工,大冲头入块排料切割等功能迅速完成线割标签路径的制作 | 可提高5倍以 上效能 |
转NC | 提供增强的转NC程式功能,开放的线割加工资料库,软件提供边割边修、全割完再修、割修各一程序、自动化加工及只转修刀程式功能,只需转一次程式即可同时产生四种不同机型所需之NC,并可自定义每种机型程式产生的路径,提供详细的线割加工工时统计功能 | 可提高5倍以上效能 |

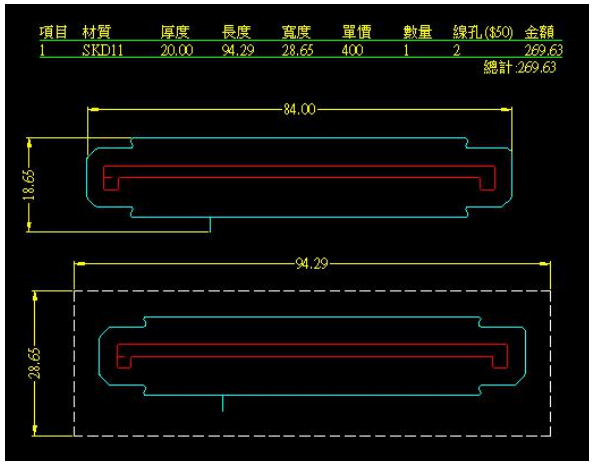

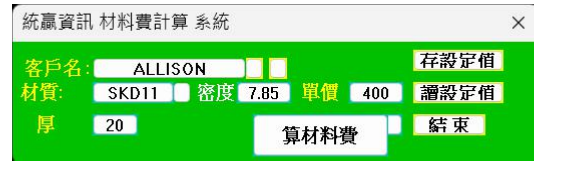

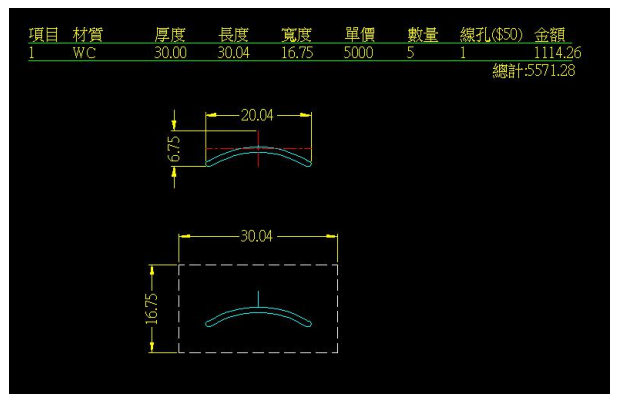

线割计价 | 线割线长及报价计价功能,计算准确,可分不同客户单独管理报价资料,路径完成后几秒钟即可计算出加工的线长及金额,方便成本核算及结算。 | 可提高10倍以上效能 |
总结 | 综合以上所述,使用我司WPCAM线割软件整体效益可提升六至八倍以上,且更便于管理,避免出错。 |
