PressCAM 铣床编程软体,简洁明了,易学易懂,大幅提高工作效率,避免编程造成的失误.。智慧型的功能,设定路径及标签后,自动寻找加工资料选刀,生成NC程式,用PressCAM软体能取得事半功倍的效果!

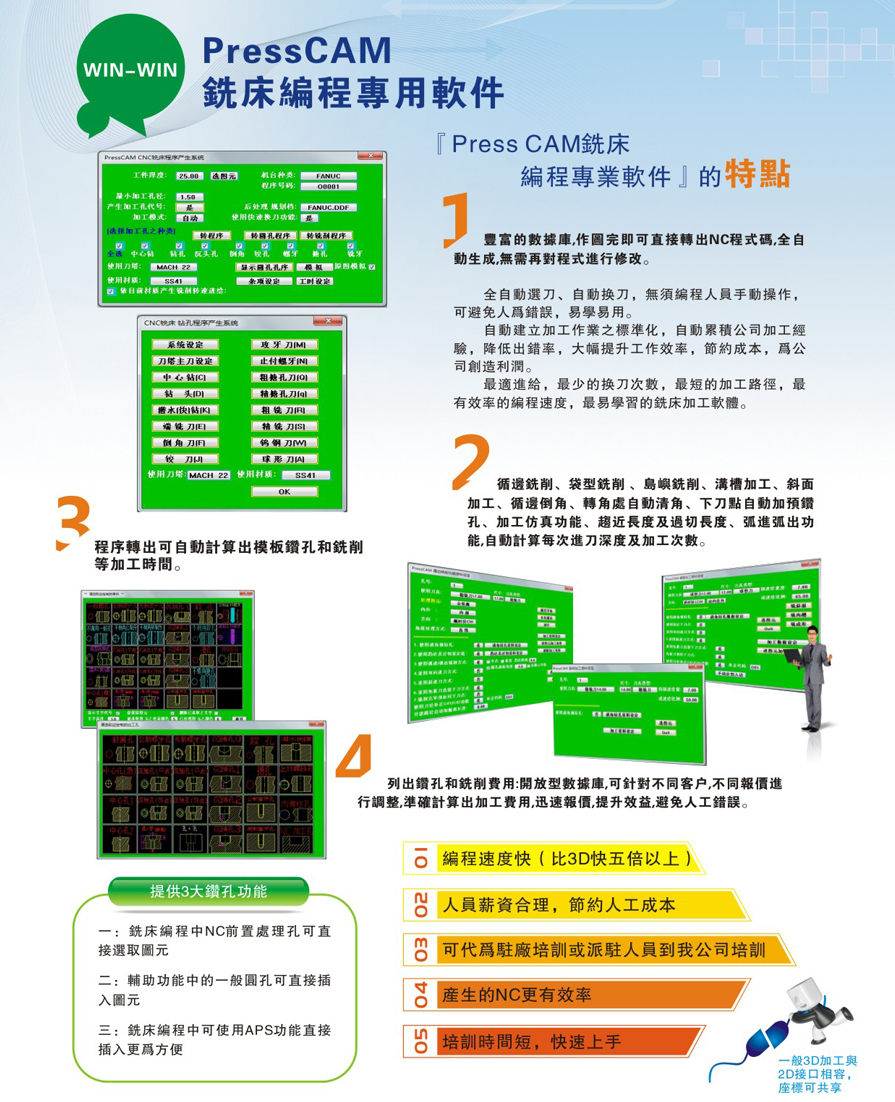

『Press CAM 铣床加工专业软体』的特点
丰富的资料库,作图完即可直接转出NC程式码,全自动生成, 无需再对程式进行修改。
全自动选刀、自动换刀,无需编程人员手动操作,可避免人为错误,易学易用。
循边铣削、袋型铣削、岛屿铣削、沟槽加工、斜面加工、循边倒角、转角处自动清角、下刀点自动加预钻
孔、加工仿真功能、趋近长度及过切长度、弧进弧出功能, 自动计算每次进刀深度及加工次数。
程式转出可自动计算出模板钻孔和铣削等加工时间。
列出钻孔和铣削费用:开放型资料库,可针对不同客户,不同报价进行调整,准确计算出加工费用,迅速报价,提
升效益,避免人工错误。
PressCAM设定,开放型资料库,包含各类加工常用刀具资料,使用者自行调整,从而节省大量时间。
提供三大钻孔功能:
1.铣床编程中NC前置处理孔可直接选取图元
2.辅助功能中的一般圆孔可直接插入图元
3.铣床编程中可使用APS功能直接插入更为方便

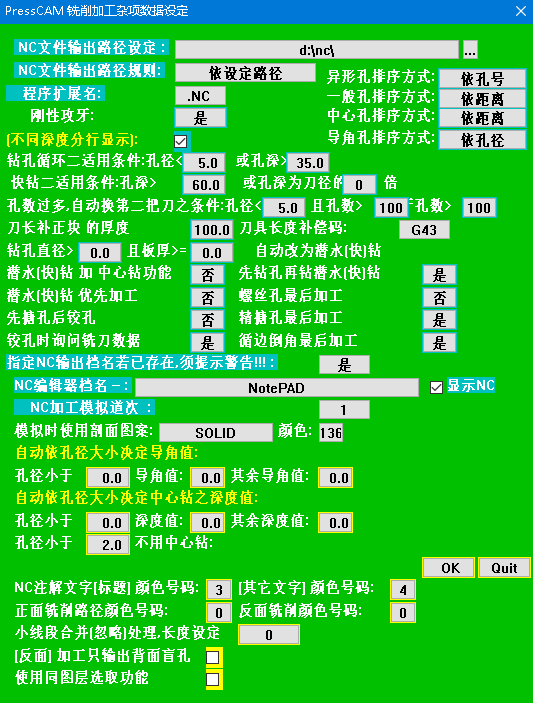

NC程式设定
编程过程 | 所用功能用法与步骤 | 备注(效益评估) |
图面整理 | 使用DM、ET、K、AJ、SSTT、SSS、颜色线型及图层等功能可大幅提升图面整理与检查 | 可提高5倍以上效能 |

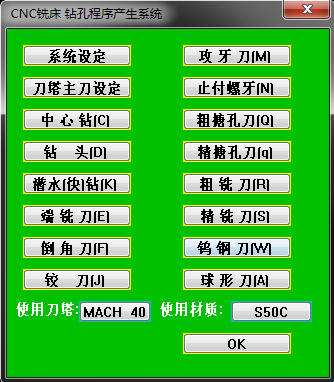

系统设定 | 开放的刀具库,可设定中心钻,钻头,快钻,牙刀,铰刀,铣刀,导角刀,搪刀等加工资料且相关刀具参数按加工材质分类,既可提高加工效率又可很好地保护刀具。使用刀塔可避免多次的刀具装卸,配合自动换刀功能可大大节约加工时间 | 可提高4倍以上效能 |

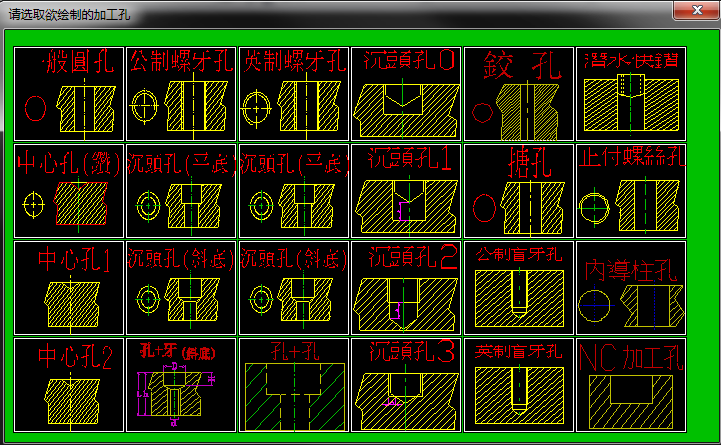

孔部分 | 提供3大钻孔功能 一:铣床编程中NC前置处理孔可直接选取图元 二:辅助功能中的一般圆孔可直接插入图元 三:铣床编程中可使用APS功能直接插入更为方便 使用上述第一项功能我司软件又提供六种加工方式并可配合同图层选取功能,操作更精准: A: 所有圆孔可一起选取(或框选),根据要求进行略过/ 移除或直接加工; B: 可同时选取相同直径的圆孔以“颜色”不同来筛选选择处理图元; C:可同时选取相同直径的圆孔以“线型”不同来筛选选择处理图元; D: 可同时选取相同直径的圆孔以“颜色加线型”不同来筛选选择处理图元; E: 可进行单选,逐一对选中的圆孔进行所须加工; F:可进行“选注解文字”功能来处理不同工艺需求的图元的批次处理; 使用本软件加工各种圆孔,可进行自动选刀,自动抓取各种刀具数据,节省人为的思索和出错 | 可提高10倍 以上效能 |
自动穿线孔 | 对于线割图面没有绘制穿线孔的,用此功能可快速绘制圆孔和异形孔所需的穿线孔,无须再次标签添加,可直接转程式,方便灵活性较强 | 可提高5倍以上效能 |

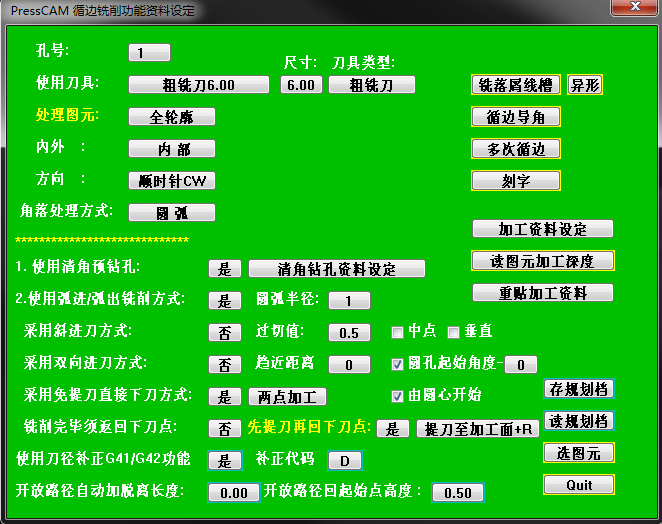

铣削部分 | 对于各种规则或异形的2D平面铣削加工,可进行自动清角、过切和趋进长度设定、弧进弧出加工、双向进刀、斜进刀,留取最后一刀、精加工预留等功能,无须进行刀具数据设定,简单明了 | 可提高5倍 以上效能 |

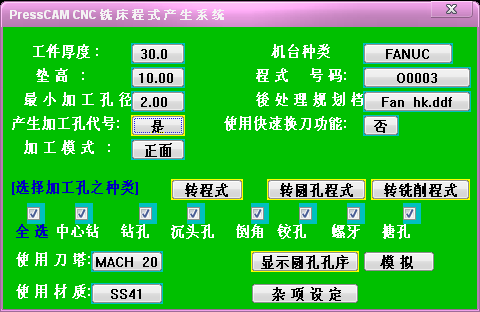

转程式 | 可进行快速换刀设定,最小加工孔径设定,自动区分大小钻孔的加工工艺,孔数太多可自动增加刀把数。加工孔可设定不同加工顺序等。所有加工用到的刀具可一起转程式,也可每把刀单独转出一个独立程式。规划及图面整理更为直观,转出程式时自动产生加工注解说明:每把刀具的刀号、转速,进给、啄量、加工深度等相关参数,一目了然,便于检查 | 可提高5倍 以上效能 |
程式修改 | 如果想对转出的程序进行修改,勿须到NC中进行查找编辑,只需对程式注解说明调整即可进行如改刀号、改转速、改进给、删刀号、改加工深度、改啄量等参数的修改,则NC程式中的相关参数值也会同步调整修改,刀具注解与NC实现完美统一 | 可提高10倍 以上效能 |
程式检查 | 可通过检查孔资料能一次性检查全部加工孔标签也可用TOOLH根据刀具加工说明指定刀具对应的加工孔定位检查 | 可提高10倍 以上效能 |
工时及计价 | 使用本软件可同时自动产生加工时间和加工费用,无须再进行设定和计算。 | 可提高10倍 以上效能 |
总结 | 使用PressCAD冲模设计软件画出图,无须再进行处理,可直接转出所须NC程式。 综合以上所述,使用我司RressCAM软件整体效益可提出10倍以上,便于管理,更可避免出错。 |
