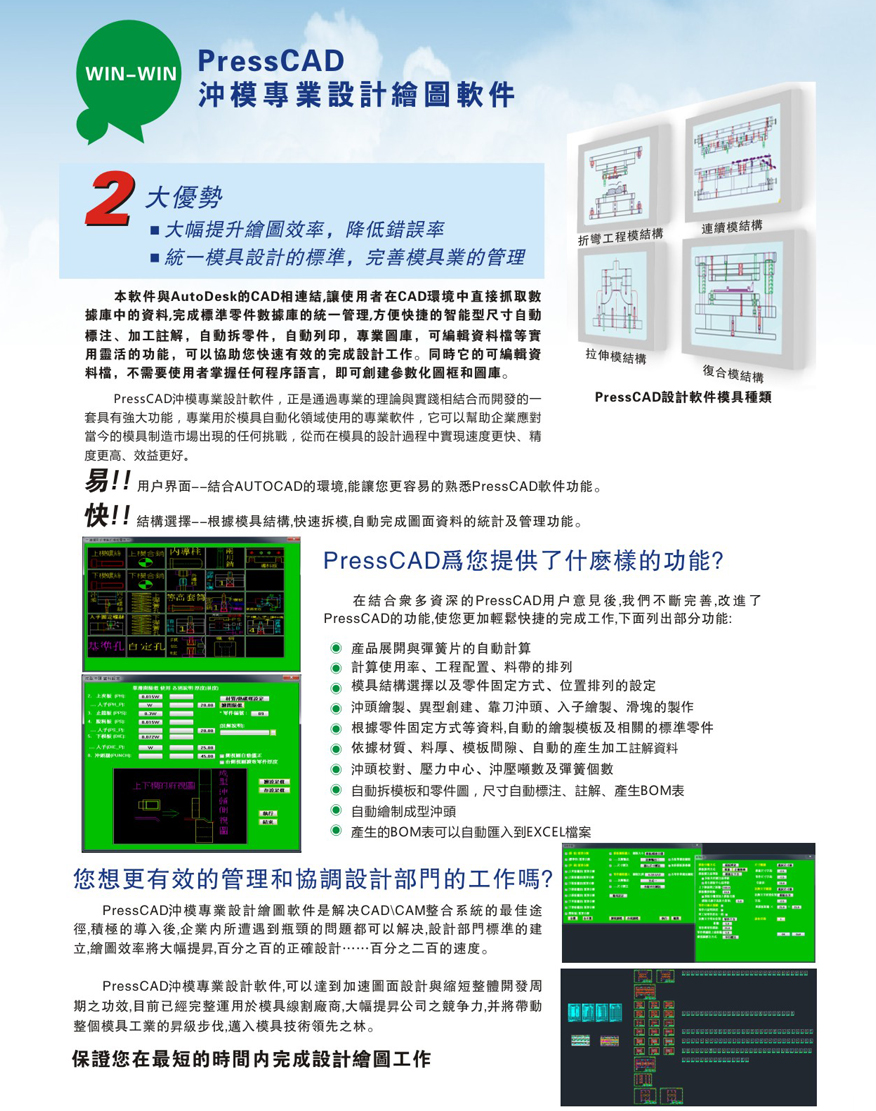

PressCAD设计软件的优势
大幅提升绘图效率降低错误率
统一模具设计的标准完善模具业的管理
本软件与AutoDesk及统赢CAD平台相连结,让使用者在CAD 环境中直接抓取数据库中的数据,完成标准零件数据库的统一管理,方便快捷的智能型尺寸自动标注,加工批注,自动拆零件,自动打印、专业图库、自动产生料表清单、可编辑资料档等实用灵活的功能，可以协助您快速有效的完成设计工作。同时，它的可编辑资料档，不需要用户掌握任何程序语言，即可创建参数化图框和图库。
PressCAD冲模专业设计绘图软件，正是通过专业的理论与实践相结合而开发的一套具有强大功能，专业用于模具自动化领域使用的专业软件，它可以帮助企业应对当今的模具制造市场出现的任何挑战，从而在模具的设计过程中实现速度更快，精度更高、效益更好。
易!!用户界面 -- 结合AUTOCAD及统赢CAD的环境,能让您更容易的熟悉PressCAD软件功能
快!!结构选择 -- 根据模具结构,快速拆模.自动完成图面资料的统计及管理功能
PressCAD为您提供了什么样的功能?
在结合众多资深的PressCAD用户意见后,我们不断完善,改进了PressCAD的功能,使
您更加轻松快捷的完成工作.下面列出部分功能:
产品展开与弹簧片的自动计算

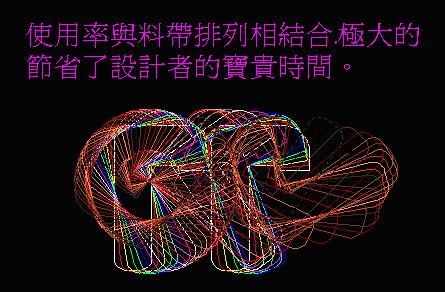

计算使用率、工程配置、料带的排列
模具结构选择以及零件固定方式、位置排列的设定
冲头绘制、异型创建、靠刀冲头、入子绘制、滑块的制作
根据零件固定方式等数据,自动的绘制模板及相关的标准零件
依据材质、料厚、模板间隙、自动的产生加工注解资料
冲头校对、压力中心、冲压吨数及弹簧个数
自动拆模板和零件图，尺寸自动标注、注解、产生BOM表

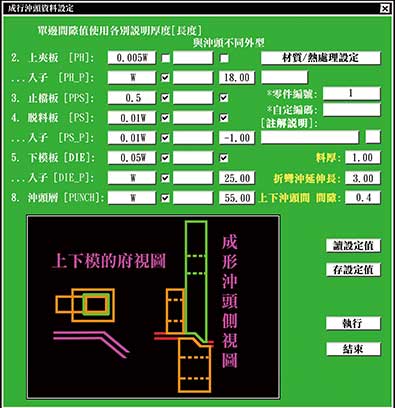

自动绘制成型冲头
产生的BOM表可以自动汇入到Excel表
您想更有效的管理和协调设计部门的工作吗?
PressCAD冲模专业设计绘图软件是解决CAD/CAM整合系统的最佳途径,积极的导入后,企业内所遭遇到瓶颈的问题都可以解决,设计部门标准的建立,绘图效率将大幅提升,百分之百的正确设计……..百分之二百的速度
PressCAD冲模专业设计软件,可以达到加速图面设计与缩短整体开发周期之功效,目前已经完整运用于模具线割厂商,大幅提升公司之竞争力,并将带动整个模具工业的升级步伐,迈入模具技术领先之林
保证您在最短的时间内完成设计绘图工作
为了解决广大客户刚导入本公司设计软体所有功能时，在使用上模棱两可﹑不知所从的难题，同时也为了缩短使用者的试用周期﹑减小双方人力与物力资料的浪费﹑快速提升广大客户的效益﹑达成我公司预期的双赢目标，特拟定整个模具设计过程中，在配合使用本软体各功能上的详细运用与效益评估状况如下：
| 设计过程 | 内容 | 所有功能 | 用法与步骤 | 备注(效益评估) |
| 展开 | 展开 | 1.单断面展开 (bend1) 2.接合法展开 (unfold) 3.简易单断面展开 (bend11) | 1. 用dm与et指令删除尺寸和文字 2 .删料厚,再用k指令删重复线 3. 用接合法展开 4. 用单断面展开检查其总的展开长 | 此部分对弹簧片产品帮助极大,但对比较简单的折弯产品速度的提升不是很大,你可自行手动展开, 但dm,et,k与aj等辅助功能在你的绘图过程中会有很大帮助. |
排样与分工程 | 排样 | 1. 算使用率 (eff) 2. 料条排列 (unfold) 3. 毛重与净重 (cal_weig) | 1. 用k指令删除重复线 2. 用aj指令串接成复线 3. 选外形算使有率 4. 选全部图形制作料条 5. 手动排样 6. 根据材质,料厚,工件的面积,自动计算毛重,净重,每公斤的成品数及废料率 | 此部分在遇到比较复杂的外形图元要设计成连续模,需要计算使用率时, ,效率可以提升5~10倍,节省很多时间,如果是比较简单的在排样上,可以不必使用 可根据每公斤的成品数及废料率来排工程,以便减少成本 |
| 辅助绘图 | 1. 单线平行偏位 (p_offset) 2.单一入子外形 3. 节距移位 (m_pitch) | 1, 对复线图形偏移时,不必炸开图形,可以直接单边偏移 2,执行该功能,设定好资料,即可产生外形 | 能提升三倍以上的效率 | |
| 分工程 | 1.图元分工程 (P_aux2) 2.工程分离 (P-aux2) | 1. 串接 2. 图元分工程 3. 工程分离 4. 应用图层和颜色来管理工程 | 效率提升10%~25% | |
冲头﹑ 冲头零件与异形零件之绘制 | 冲头零件 | 1. A和B型引导冲, 2. 安全销, 3. 抽牙冲 (ATT1) | 设置资料,选图元或输入P值 | 能提升三倍以上的效率 |
切边 | 靠刀冲头 (P_AUX) | 设置资料,选图元 可以使用清角辅助功能和引线加字串说明 可以使用词库与加刀口说明 | 能提升两倍以上的效率 | |
| 压字 | 字模(P_AUX) | 设置资料自动绘制,也可自绘外形模板复制 | 能提升三倍以上的效率 |
让位绘制 | 逃料让位排屑让位 | 1. 逃料让位孔绘制(p_aux2) 2. 排屑让位孔绘制(p_aux2) | 设置资料,选图元 | 能提升三倍以上的效率 |
| 模板与模板零件绘制 | 模板绘制 | 1. 模具总设定(sp2) 2.建模具图层(player ) layer1_I 3. 模板绘制(arr)(arr1) (arr2) | 1. 模具总设定 2. 建模具图层 3. 模板绘制(其中还可作规划,把一部分标准件也自动产生) | 这是整套模具的基础部分,此部分如果能完整的设定好,则对整套模具的效率有较大的提升. |

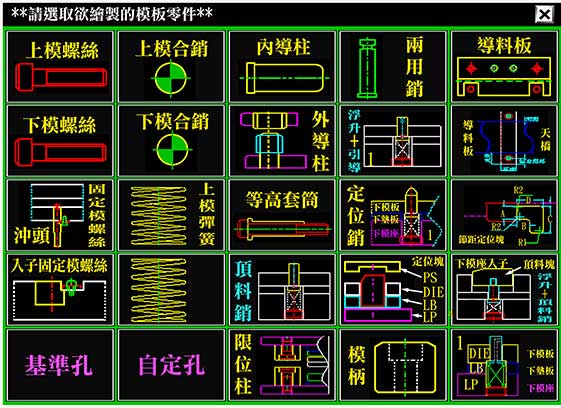

标准件绘制 | 模板零件绘制 (att2)(att22)(att3) | 模具总设定或手动定放 | 能提升四倍以上的效率 | |
| 定位装置绘制 | 外定位 | 定位销(att2)(att22)(att3)定位块 | 设定资料自动绘制也可自绘形状及规划位置手动定放 | 能提升1.5倍以上的效率 |
辅助设计 | 导料板绘制 | 导料板绘制(att2) | 设置资料自动绘制,也可自绘外形模板复制 | 因些部分避位较麻烦,故建议使用自绘外形模板复制.故对效率的提升有限. |

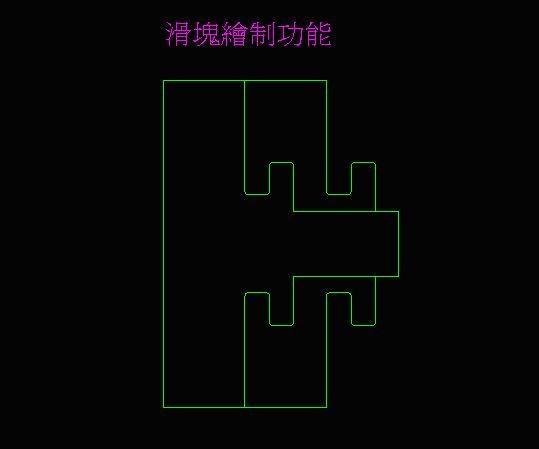

滑块绘制 | 滑块绘制,(p_aux) 异形分层(COPY_CPP) 与异形修改(p_aux2) | 设置资料自动绘制燕尾,也可自绘外形模板复制 大型的滑块可以使用该功能处理 | 对效率的提升有限 | |
检测器 | 异形分层 标签复制(copy_tags) 标签修改(ch_tag2) 尺寸标签更改(ch_tag1) 侧吹气孔 | 1. 自绘外形 2. 异形分层或标签复制直接加标签 | 能提升三倍以上的效率 | |
采购输出 | 料表清单 | 料表清单(bom) | 执行此功能即可 | 对效率的提升5倍至10倍 并且在统计资料方面非常准确迅速 |
开模组立与模板分离 | 开模组立 | 1. 连续模开模组立 (sv2) 2. 复合模开模组立 (sv22) 3. 折弯模开模组立 (sv222) 4. 连续模加开模零件(a_sv2) 5. 复合模加开模零件 (a_sv22) 6. 折弯模加开模零件 (a_sv222) | 选要显示在组立图里的零件 | 能提升三至六倍以上的效率 ,如要组立图开得漂亮,需多加练习. |
模板分离 | 模板分离(dep) EEE,CCC,MMM,DP指令 | 1. 可一次性进行模板分离,拆标准件,拆冲头与入子,标注与注解,套图框所有动作 2. EEE,CCC,MMM,DP指令可在分离后的模板里进行修改动作 | 能提升三倍以上的效率 (如对冲头,入子有更高的要求,则效率有一定重度的下降) | |
标注与注解 | 标注与注解 | 标注(pd) 注解(pd2) 尺寸调整功能D1,QD,QR,XD DS,DH,DA | 按需求设定参数,直接选图元即可 | 能提升三至五倍的效率 |
| 套图框出图 | 套图框 | 自动套图框 手动套图框 II插图框 MF,EF,CF | 规划图框后直接执行指令即可 | 能提升三倍以上的效率 (此部分由本公司负责规划,制作) |
一、總圖標籤檢查
檢 查 圖 檔 是 否 有 加 入 屬 性 標 籤 ，如 果 沒 有 屬 性 ，圖 元 則 會 以 所 指 定 的 不 同 顏 色來顯示尚無加工資料。
二、模板標籤添加
1.以 模 板 標 籤 指 令 給 予 指 定 的 模 板 標 籤該 模 板 欄 位 輸 入 後選 擇 該 模 板 即 可
2.其 實 模 板 標 籤 添 加 指 令 ， 還 可 以 做 批 量 的 操 作 。
依 圖 層 +標 籤
它 會 根 據 圖 層 ，不 管 是 否 有 或 無 模 板 標 籤 ，會 自 動 的 把 對 應 圖 層 的 模 板 資 料 全
部 先 刪 除 屬 性 ， 並 自 動 套 上 對 應 層 的 模 板 標 籤 。
無 標 籤 依 圖 層 +標 籤
它 會 依 照 圖 層 ， 給 所 有 無 標 籤 的 模 板 ， 自 動 加 上 所 設 定 的 標 籤 內 容 。
原 來 已 經 有 標 籤 的 ， 維 持 原 始 標 籤 不 會 改 變 。
有 標 籤 依 圖 層 +標 籤
它 會 依 照 圖 層 ， 給 所 有 有 標 籤 的 模 板 ， 自 動 加 上 所 設 定 的 標 籤 內 容 。
原 來 沒 有 標 籤 的 ， 維 持 原 始 得 沒 有 標 籤 ， 不 會 自 動 加 入 屬 性 。

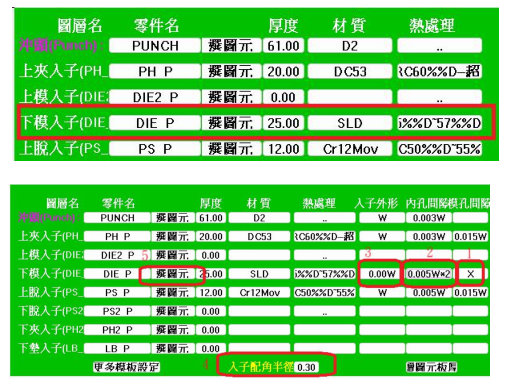

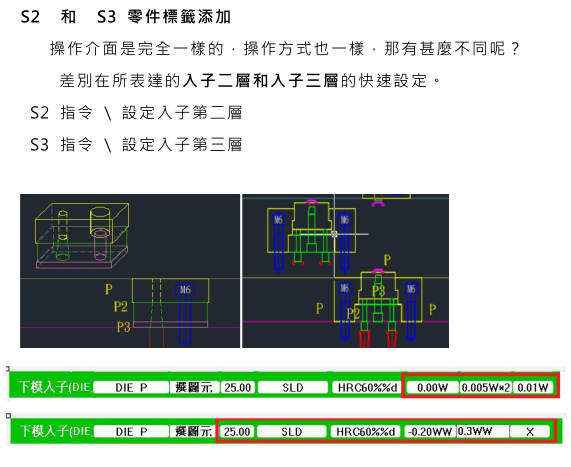

三、零件標籤添加（S1、S2、S3）
零 件 標 籤 添 加 是 針 對 所 有 模 板 的 零 件 做 標 籤 的 添 加 。

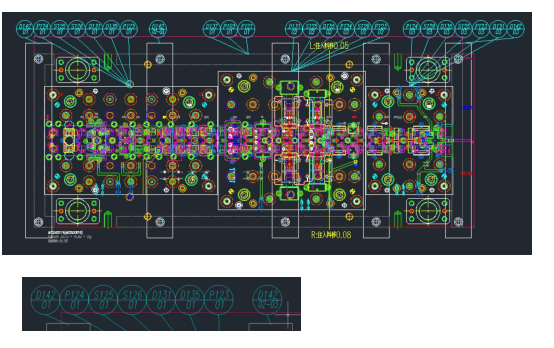

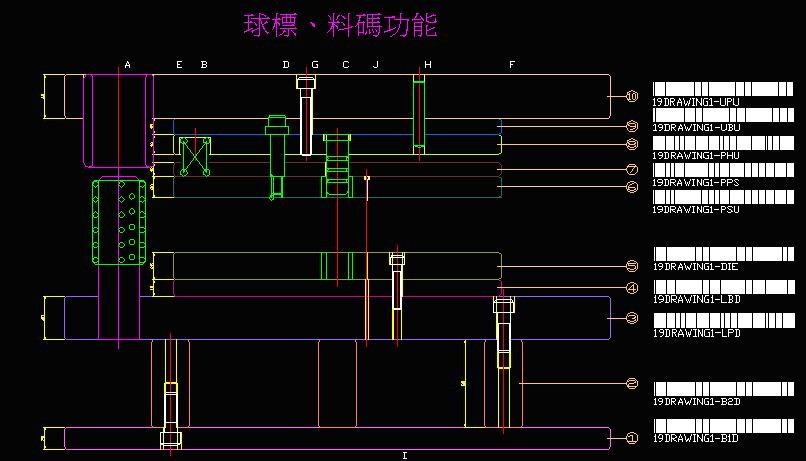

四、模板球標（顯示/隱藏）
為 什 麼 要 有 模 板 球 標 呢 ? 雖 然 WID 查 詢 標 籤 是 有 標 籤 的 ，但 是 沒 有 專 案 使 用的 模 板 球 標 ， 就 不 會 有 屬 性 標 籤 ，
就 還 是 無 法 製 作 出 有 效 的 BOM表 。

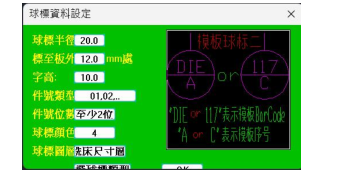

這 個 欄 位 內 20 / 指 圓 型 球 標 的 半 徑
欄 位 內 12 / 指 球 標 標 註 在 模 板 外 的 距 離 多 少
欄 位 內 10 / 指 球 標 內 上 層 或 下 層 的 文 字 高 度
件 號 類 型 / 選 擇 123 或 是 ABC 還 是 BorCode+123 三 種 選 擇
件 號 位 數 / 至 少 2 位 ， 模 板 會 超 過 99塊 的 不 多 ， 如 果 到 3位 數 ， 則 可 以 設 定到 999塊 模 板 。
球 標 顏 色 / 4 球 標 用 4號 顏 色 來 顯 示
球 標 圖 層 / 可 以 選 擇 銑 床 尺 寸 層 模 板 主 層 。 當 然 還 有 其 他 選 擇 ， 看 各 公 司 的文 化 習 慣 設 定 。
當 已 經 有 模 板 球 標 之 後 ， 就 可 以 使 用 輸 出 模 板 標 籤 的 BOM。
DDX指 令 ---------------------------------球 標 隱 藏 指 令
SSY指 令 有 隱 藏 球 標 就 一 定 也 會 有 顯 示 球 標 指 令 ， 有 兩 種 方 式 ：
有 三 種 顯 示 方 式 的 選 擇 /1:只 顯 示 件 號 / 2:件 號 (厚 度 ) / 3:完 整 顯 示 D:文 字 於 零
件 內 /U:零 件 外 /按 'A'表 示 全 選

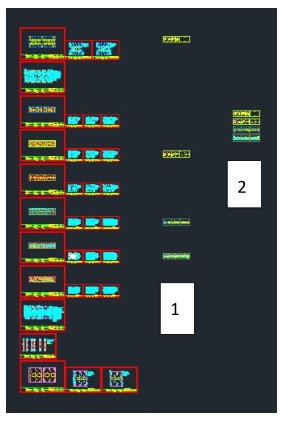

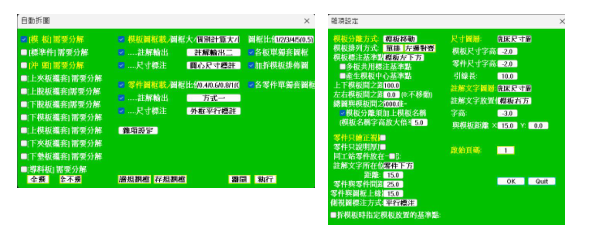

五、模板拆圖
A.圖 框 大 小 有 三 種 選 擇 個 別 計 算 大 小 模 板 /模 座 分 開 全 部 相 同
B.如 果 選 擇 個 別 計 算 大 小 /就 需 要 設 定 圖 框 比 例 ， 例 如 1/2/3/4/5(0.5)
C. (0.5) 代 表 倍 率 的 步 進 ， 是 以 0.5倍 的 倍 率 做 變 化 ， 也 就 是 說 1 1.5 2 2.5
3變 化
D.當 拆 出 的 圖 框 留 白 空 間 太 大 了 ， 可 修 改 為 (0.1)， 但 是 最 好 還 是 要 有 些 留 白 較好 。
E.各 板 單 獨 套 圖 框 勾 選是 一 定 要 的 。
F.加 拆 模 板 排 佈 圖 ：指 的 是 拼 接 板 ，當 有 拼 接 板 時 ，第 一 階 會 把 所 有 拼 接 板 先 拚 接 在一 起 ， 但 是 他 不 會 註 解 也 不 會 標 註 尺 寸 ，
之 後 的 分 板 ， 才 會 有 註 解 和 標 註 尺 寸 。
六、零件排布分解
（ BUSH_1） 第 一 種 零 件 排 布 分 解
（ BUSH_2） 第 二 種 零 件 排 布 分 解
七、零件球標（顯示/隱藏）
零 件 球 標 基 本 上 是 一 塊 、 一 塊 模 板 來 拆 圖 ， 一 次 只 選 一 塊 板 。
A.輸 入 零 件 球 標 指 令到 S設 定 零 件 球 標 的 設 置 ， 基 本 上 是 和 模 板 球 標 是 一
樣 的 ，要 注 意 的 就 是 件 號 位 數 ，一 般 都 是 選 擇 至 少 三 位 ，因 為 零 件 部 分 是 很 有 可 能 會達 到 800~900個 ， 但 是 不 能 超 過 1000個 。
B.框 選 一 塊 零 件 排 布 分 解 的 圖 ， 就 會 自 動 排 出 零 件 球 標 。
上 半 部 的 球 標 是 對 應 標 註 尺 度 標 註 設 定 異 形 孔 標 籤 設 定 裡 面 BarCord欄 位 內所 對 應 的 模 板 編 碼 代 號 。
下 半 部 則 是 顯 示 該 塊 模 板 的 第 幾 個 零 件 ， 一 槓 後 面 則 是 該 零 件 共 有 幾 個 。
LLX-------隱 藏
NNY 用 第 二 種 方 式文 字 在 外 、 在 內 都 可
八、檢查相同圖元變色提示功能 (例如同直徑、同間隙、同厚度、同零件)
此指令 依據 加 工屬性改變圖元顏色
第一項 同直徑同標籤檢查 和 第二項同間隙檢查，是針對模板加工孔的檢查
它可以檢查相同直徑 和 相同標籤的檢查，而間隙檢查(主要是針對線割孔檢查)
第三項~~第四項~~第五項，主要是針對零件的檢查
九、顏色恢復
顏 色恢 復 -----恢 復 檢 查 前 顏 色

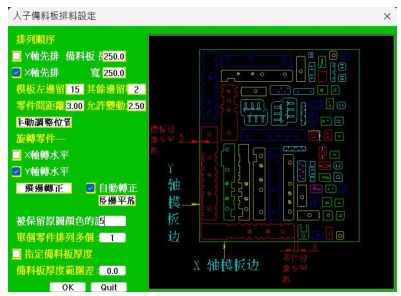

十、零件排備料板
1.兩種備料板指令可以選擇：
1) LB 透過備料板排列功能，所有框選零件都會被排入指定尺寸的備料板內，當指定尺寸的備料板排滿，會自動再新增第二個備料板，依此類推。
2) LS 只會排有螺牙的零件，光板料是不排的
<因為有時候會先割有螺牙的零件，因為還要先送熱處理的>
REDS 指令，讓備料板選擇恰當的使用率，自動鎖小模板寸，讓您更方便最恰當的備
料板大小。方便於請料時的準確性。

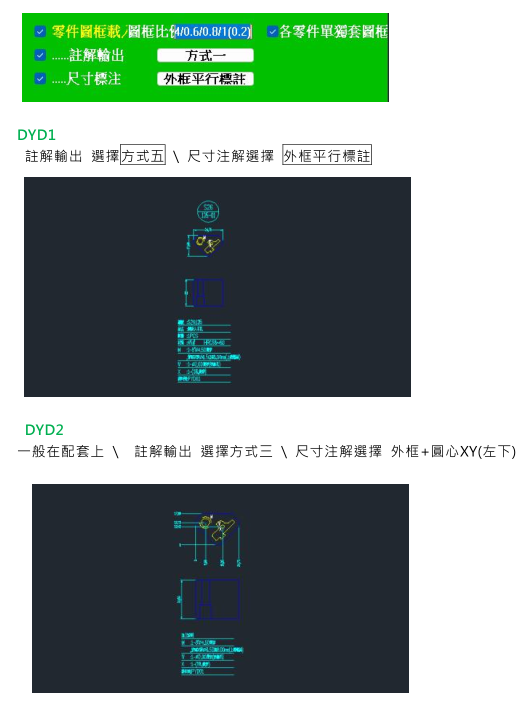

十一、零件拆圖
零 件 拆 圖 也 是 有 兩 種 方 式 ， 一 種 是 DYD1、一種是DYD2，有些微的不同，可以自己酌情考量
用何種方式零件拆圖比較適合一點，當然也可以混搭交替著用。

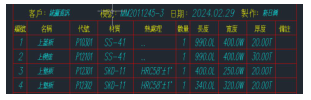

十二、BOM 輸出
專 案 中 有 三 種 BOM表
列 出模 板 資料
列 出模 板 資料 +列 出 非標 準 件 (零 件 )
列 出標 準 件資 料
亦可可將選到的球標 文字 直接輸出成Bom形式
調 整 模 板 厚 度 設 定 字 段 元 可 輸 入 小 數 三 位 數 值

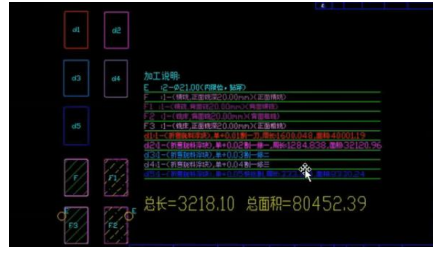

十三、輔助功能（註解板件淨重、線長、面積）
(29.0Tx370.0Lx280.0W)----------材料的厚度*長度*寬度
(24.336KG,k460,HRC60)---------買料進來的重量 (也就是光板)
熱處理重量:23.087KG-----------把螺絲孔挖掉之後熱處理的重量
線割後重量:18.900KG-----------線割後重量
